집 안 "통신 케이블" 연결 이해하기

많은 분들이 집 안에서 케이블을 어떻게 연결해야 인터넷을 사용할 수 있을지 궁금해 하셔서 오늘은 집안 통신 케이블 연결구조에 대해서 설명드리려고 합니다.



아파트나 신축 빌라의 경우에도 대부분 이렇게 연결되어 있으니 비용들여서 기사님 부르시지 말고 직접 한번 해봐요 ^^



# 일반적인 홈 네트워크 연결

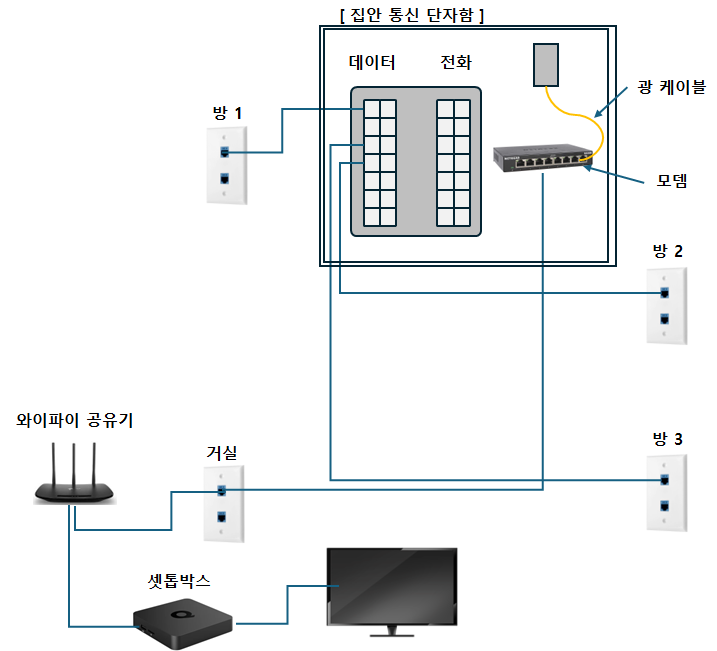

아파트 홈 네트워크의 일반적인 연결은 아래와 같습니다.



보통 집 안에 "신발장"이나 "세탁실 벽면"에 보시면 통신단자함이 있는데요. 열어보시면 위 그림과 같이 연결이 되어있습니다. (실제 환경은 더 많이 복잡하겠죠?)

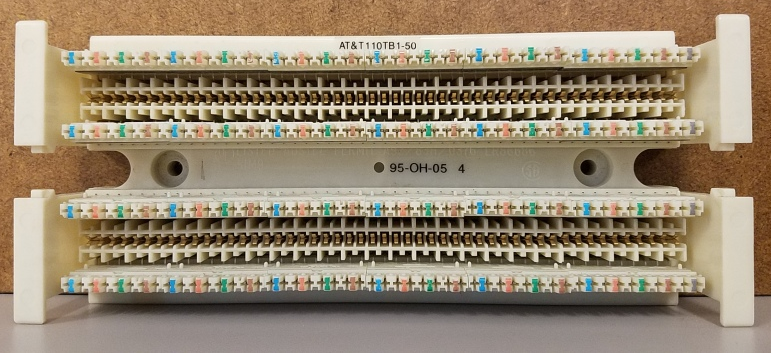

건물이 오래 되었다면 아래 사진처럼 생긴 것이 있을 수도 있는데, 이 경우 사실 비전문가는 작업이 어려워요. ㅠㅠ 참고로, 이것은 110block (원텐블락)이라고 합니다.



작업을 원하시면 기사님 부르셔야 해요. 하지만, 색상과 핀 배열을 자세히 보시면 아예 불가능하지는 않아요.



# 통신 단자함 안에 인터넷 모뎀 설치 (아파트)

다시 본론으로 들어가서, "광 인터넷"을 설치하실 경우 보통 이 통신단자함 안에 모뎀을 설치하게 됩니다. 그리고, 여기에 보통 거실과 연결된 랜 케이블을 연결하고, 다시 벽 랜포트는 와이파이 공유기와 연결되게 되는데요.



인터넷 TV까지 함께 신청하셨다면 이 셋톱박스도 공유기에 함께 연결됩니다.



간혹, 셋톱박스에 먼저 연결되고, 셋톱박스와 공유기가 연결되는 경우도 있어요.



이미 통신단자함에 설치되어 있는 가정용 스위치를 사용해서 연결하면 모든 방에서 인터넷을 사용할 수 있으니 좋은데, 고장이 자주 나서 그런지 그냥 케이블을 모뎀에 바로 연결하는 경우가 대부분이에요.



이로인해, 연결되지 않은 방에서는 벽 랜포트에 케이블을 연결해도 당연히 인터넷이 되지 않아요.



보통 인터넷 기사님은 인터넷을 사용하는 방에만 케이블을 연결시켜 주시거든요.



만약, 다른 방에서도 인터넷을 사용하고 싶으디사면, 통신단자함을 열고, 그 방과 연결된 케이블을 찾으셔서 모뎀에 연결해주시면 됩니다.



원하시는 방과 연결된 케이블을 찾기 어려우시다면 조금 무식한 방법이긴 하지만 아래와 같이 하시면 됩니다.



 1. 방의 벽 랜포트에 컴퓨터 연결해놓기 (당연히 전원 ON 상태)

 2. 통신단자함에 있는 케이블을 하나하나 모뎀에 연결해보기

 3. 그 방과 연결된 랜 케이블이 모뎀에 연결되면 해당 포트의 램프 ON

# 일반 주택의 FTTH 설치

일반 주택의 경우에는 통신단자함이 따로 없기 때문에 창문을 통해 거실로 광 케이블을 포설하고, 인터넷 모뎀과 와이파이 공유기를 설치하게 됩니다.



이 경우에는 따로 설명이 필요없겠죠? ^^; 방 방마다 유선 연결을 이해서는 창문을 통해서나 집안 내부를 통해 케이블을 포설할 수 밖에 없습니다. 이렇게 연결하면 케이블 때문에 지저분해 질 수 있으므로 사실 "증폭기"가 좋습니다.



# 결론

이러한 내용들을 정확히 이해하고 계시다면 앞으로 직접 작업을 도전해보실 수도 있겠죠?



직접하지 않으시더라도, 인터넷 기사님에게 필요한 것을 정확히 요청하실 수도 있습니다.



질문이 있으시면 답글 남겨주시면 자세히 답변 드릴께요~
