네트워크 설계 기본 및 설정 방법 ("시스코 네트워크 기초") - 1/2

가장 단순하고, 작은 규모의 회사에서 일반적인 네트워크 구성을 설명드리고, 설정 방법도 공유해드리고자 합니다.



초보자분들께서도 이해하실 수 있도록 최대한 상세하게 설명드려볼께요~



우선 서비스 대상을 구분하고, 이를 기준으로 설계하시면 됩니다.



## 서비스 대상

  - 임직원(유선 연결)

  - IP 전화기

  - 사무기기

  - 임직원(와이파이)

  - 게스트(와이파이)



## 가상 네트워크 및 IP 주소 할당

자 이제 서비스 대상을 기준으로 가장 네트워크를 할당해야 겠죠?



각 단말들은 250개를 넘지 않는 것으로 가정할께요. 만약, 그 이상이라면 Subnet을 22 또는 23bit로 하시면 됩니다.



IP 대역은 Vlan 번호와 동일하게 해서 장비 설정을 용이하도록 합니다.



  - 임직원(유선 연결) : Vlan 10 (10.0.10.0 / 24)

  - IP 전화기 : Vlan 20  (10.0.20.0 / 24)

  - 사무기기 : Vlan 30  (10.0.30.0 / 24)

  - 임직원(와이파이) : Vlan 40  (10.0.40.0 / 24)

  - 게스트(와이파이) : Vlan 41  (10.0.41.0 / 24)

  - 네트워크 관리 IP 대역 : Vlan 100  (10.0.100.0 / 24)

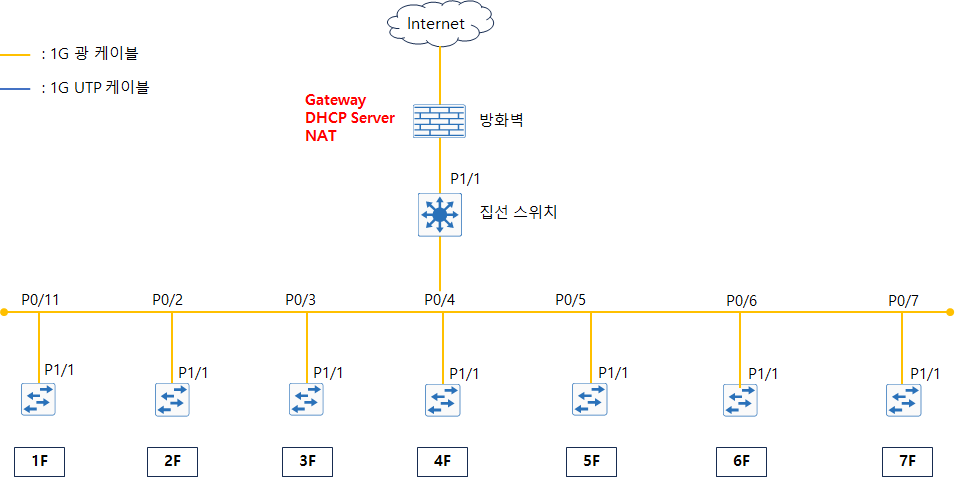

## 구성도 그리기

그럼 장비 설정을 들어가기에 앞서 구성도를 그려야 겠죠?



작은 규모의 회사 기준이므로, 방화벽이나 집선 스위치의 이중화는 고려하지 않았습니다.



## 케이블 연결 포트 지정

케이블 연결은 규칙적으로 지정하여 설정이 용이하도록 합니다.

  - 임직원(유선 연결) : Port 1~10 (vlan 10)

  - IP 전화기 : Port 11~20 (vlan 20)

  - 사무기기 : Port 21~22 (vlan 30)

  - AP : Port 23~24 (trunk port, native vlan 100)





하나의 글에 모든 내용을 넣으려니 너무 길어지네요 ^^;



스위치 설정은 다음 글 확인 부탁드려요~
